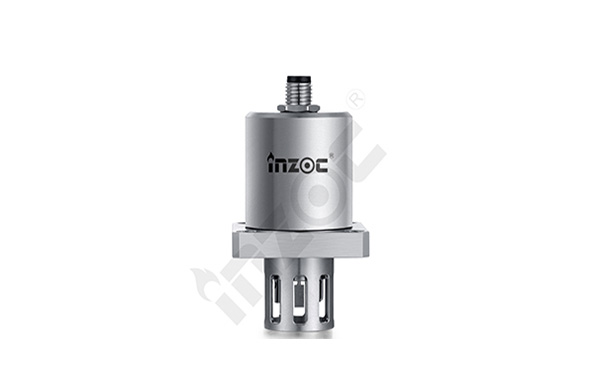

智火柴潤滑油油液粘度傳感器參數


IFV系列多參量油液傳感器采用專利多功能集成檢測技術，配合FOS模型數據，搭配行業領先的后端數據處理模塊，構成了大量程、高精度、多功能的油液綜合檢測傳感器，大大降低了在線油液監測現場安裝反復開孔以及安裝控件等行業難題，是行業內大量程、多參數的代表性產品。傳感器粘度、密度指標采用行業先進的精密諧振機構，實時粘度檢測最高可達1200CP；內部集成的油品品質、含水率、溫度檢測結構，可一次性完成動力粘度、密度、油品品質、含水率、溫度的檢測，同時配合內部模型數據可選配：實時運動粘度、40℃運動粘度、100℃運動粘度、粘度指數、電導率等其他檢測指標， 真正實現多功能小體積大集成的綜合應用型多功能在線監測油液傳感器。



（1）功能特點

?高精度、大量程、小體積、一體化多功能綜合應用傳感器；

?超大量程；動力粘度達 1200CP，含水率達 50%，行業領先；

?多功能；最多可同時輸出 10 個檢測指標，減小安裝和集成難度；

?靈活度高；可選擇高粘度、低粘度及不同的檢測指標與范圍；

?結構小巧；56.9*38mm 外形尺寸，集成所有參量；

?快速響應；設備穩定后，數據刷新 1S 刷新一次；

?316 不銹鋼外殼結構，堅固耐用，可適應各種復雜環境；

?無任何易耗件及耗材，安裝后免維護、使用壽命長；

（2）產品原理

IFV系列粘度傳感器采用壓電諧振模式，通過控制振子部件工作在諧振狀態，獲取相關參數。

其振動周期 T 與液體密度相關：

ρ =  K0  +  K1*T +  K2*T（K0  K1   K2 為儀器校準參數）

其振動品質因數 Q 與粘度相關：

η = C0  + C1*Q + C2*Q2 （C0 C1   C2 為儀器校準參數）

運動粘度亦可以根據以下公式換算：

µ=η/ρ    (µ-運動粘度 mm2/s=cst，η-動力粘度mPa.s=mPa·s，ρ-密度 g.cm³)



（3） 技術參數

1)檢測指標：動力粘度、密度、溫度、實時運動粘度、40℃運動粘度

2)粘度檢測范圍：10～1200cst

3)粘度檢測精度（23℃典型值）： ±3%(最大量程)

4)分 辨 率：0.01CP

5)密度檢測范圍：600 kg. m³～1500 kg. m³

6)密度檢測精度（23℃典型值）：±3%

7)分 辨 率：0.01 kg. m³

8)溫度檢測范圍：-30～+85℃

9)檢測精度（23℃典型值）：±0.5℃ 或 ±3%

10)分辨率：0.01°C

11)通訊協議：RS485 MODBUS RTU, (RS232可選)

12)工作電壓：DC 9V～36V

13)功   率 ：≤2W

14)信號接口：6芯航插

15)螺紋接口：30*30mm法蘭接口，M5*4

16)耐壓范圍：0～30bar
